Datos del producto:
Pago y Envío Términos:
|
Material: | grado 10,9 | Sistema de medida: | Métrico |
---|---|---|---|
Diámetro: | M8 | Finalizar: | Zinc cromado |
Tipo: | Cabeza del reborde | Detalles de empaquetado: | pequeña caja + cartón + plataforma |
estándar: | ISO, ESTRUENDO, ANSI, GB | entrega: | 25 días |
Tamaño del Diámetro-hilo: | UNC | Cabeza: | REBORDE DEL HEX. |
Alta luz: | Perno del reborde del hex.,pernos de acero inoxidable hexagonal |

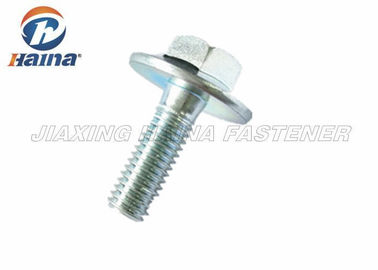

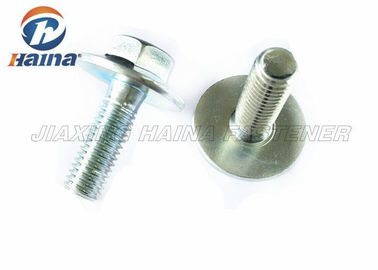

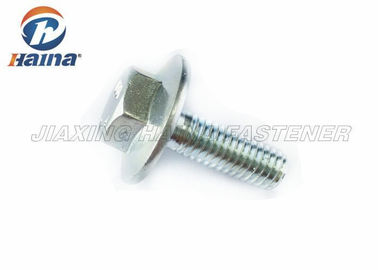

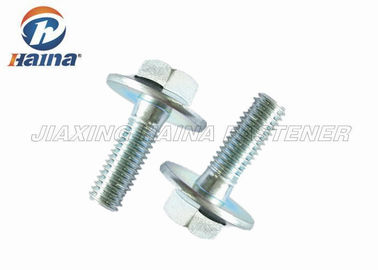

El cinc azul del hilo del grado completo izquierdo de UNC 10,9 plateó los pernos de la cabeza del reborde del estruendo 6921Hex
1. Descripción de producto
El perno del reborde del hex. es un perno forjado de una sola pieza con una cabeza de la lavadora del maleficio. La cabeza de la lavadora siempre en 2 tipos, reborde serrado y el reborde liso, la supuesta superficie sustentadora plana. Embruje los pernos del reborde hechos siempre por el acero de carbono medio, el acero de aleación y el acero inoxidable.
El reborde métrico del maleficio del acero de carbono de la serie emperna proveído generalmente en la clase 8,8, la clase 10,9 y la clase 12,9 como perDIN6921 y estándar de ISO. El tratamiento superficial podía estar en el óxido negro, galvanizando, dacromate. El maleficio del acero inoxidable ensanchó los pernos también disponibles en SS304 y SS316, la clase A2-70 y A4-80.
La serie de la pulgada según ANSI B18.2.1 dimensiona proveído siempre en el grado 5 y el grado 8 según estándar del SAE en acero de carbono y acero de aleación. 18-8 el maleficio del acero inoxidable ensanchó los tornillos también disponibles.
El reborde estándar del maleficio del estruendo y del ANSI emperna dibujos técnicos, hace clic por favor debajo de las fotos relacionadas.
2. Especificación
d | ds | s | C.C. | k | b | L | |||
Diámetro nominal | Echada del hilo | Diámetro del cuerpo | Anchura a través de planos | Diámetro del reborde | Altura principal | Longitud del hilo | Longitudes bajo cabeza | ||
(grueso) | Máximo. | Mínimo. | Máximo. | Mínimo. | Máximo. | Máximo. | Nominal | ||
M6 | 1 | 6 | 5,82 | 10 | 9,78 | 14,2 | 6,6 | 18 | 10-60 |
M8 | 1,25 | 8 | 7,78 | 13 | 12,73 | 18 | 8,1 | 22 | 12-80 |
M10 | 1,5 | 10 | 9,78 | 15 | 14,73 | 22,3 | 9,2 | 26 | 16-80 |
M12 | 1,75 | 12 | 11,73 | 16 | 15,73 | 26,6 | 11,5 | 30 | 25-120 |
M14 | 2 | 14 | 13,73 | 18 | 17,73 | 30,5 | 12,8 | 34 | 30-120 |
M16 | 2 | 16 | 15,73 | 21 | 20,67 | 35 | 14,4 | 38 | 40-120 |
M20 | 2,5 | 20 | 19,67 | 27 | 26,67 | 43 | 17,1 | 46 | 40-120 |
(Estándares fijados por ISO 898-1 – Organización Internacional de Normalización, estruendo 6921) |
Diámetro | Tamaño del hex. | Diámetro del reborde | Diámetro del transporte | Grueso principal | Grueso del reborde |
F | B | B1 | H | K | |
Nom | Máximo | Minuto | Máximo | Minuto | |
1/4" | 3/8" | 0,56 | 0,48 | 0,28 | 0,04 |
5/16" | el 1/2” | 0,68 | 0,6 | 0,32 | 0,05 |
3/8" | 9/16" | 0,81 | 0,73 | 0,39 | 0,06 |
7/16" | 5/8" | 0,93 | 0,85 | 0,46 | 0,07 |
el 1/2” | 3/4" | 1,07 | 0,98 | 0,51 | 0,08 |
9/16" | 13/16 | 1,19 | 1,1 | 0,57 | 0,09 |
5/8" | 15/16 | 1,33 | 1,23 | 0,62 | 0,1 |
3/4" | 1 1/8 | 1,59 | 1,47 | 0,73 | 0,11 |
3. Uso
Los tornillos del reborde del hex. comúnmente se llaman Frame Bolts debido a su renombre en el transporte por camión para el uso en el montaje de los carriles del marco del camión. Los tornillos del reborde del hex. también se utilizan en usos del reborde del tubo porque la sección de rodamiento más grande bajo ayudas de la cabeza se asegura de que la junta esté comprimida uniformemente para eliminar los escapes. El tornillo del reborde del hex. se puede utilizar en cualquier asamblea que esté utilizando actualmente un tornillo y una lavadora de casquillo del maleficio para eliminar la lavadora.
La línea de productos seria de la máquina de los tornillos del reborde del hex. se hace a las dimensiones especificadas en la IFI estándar del instituto industrial de las sujeciones -111. La cabeza se fabrica con un maleficio por completo arreglado para prevenir la llave que se desliza y que redondea del maleficio durante la instalación o el retiro. Las caras del transporte son lisas asegurarse que las cargas del esfuerzo de torsión del funcionamiento uniforme de la tensión y de esa abrazadera del máximo están alcanzadas.
4. Ventajas
1. Bueno después de servicio de ventas. Cualquier pequeño suceso del problema será solucionado a lo más tiempo pronto;
2. Muchos años de experiencia de la exportación;
3. La lista de las especificaciones está disponible por su requerimiento
4. Recepción para enviar la investigación, contestaremos pronto.
5. Envío pronto con los documentos profesionales
6. Embalaje de encargo, con la foto antes del envío
7. Precio de alta calidad y competitivo.
